储能变流器PCS

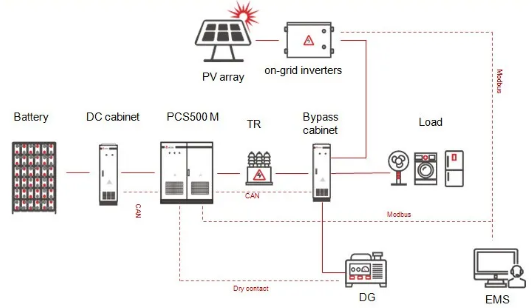

储能变流器（PCS）由功率、控制、保护、监控等软硬件电组成，分为单相机和三相机。

单相PCS通常由双向DC-DC升降压装置和DC/AC 交直流变换装置组成，直流端通常是48Vdc，交流端220Vac。

三相机分为两种，小功率三相PCS由双向DC-DC升降压装置和DC/AC 交直流变换两级装置组成，大功率三相PCS由DC/AC 交直流变换一级装置组成。

储能变流器分为高频隔离、工频隔离和不隔离三种，单相和小功率20kW以下三相PCS一般采用高频隔离的方式，50kW到250kW的，一般采用工频隔离的方式，500kW以上一般采用不隔离的方式。

由于应用场合不同，储能变流器的功能和技术参数差异较大，在选择时应注意系统电压、功率因素、峰值功率、转换效率、切换时间等等，这些参数的选择对储能系统功能影响较大。
